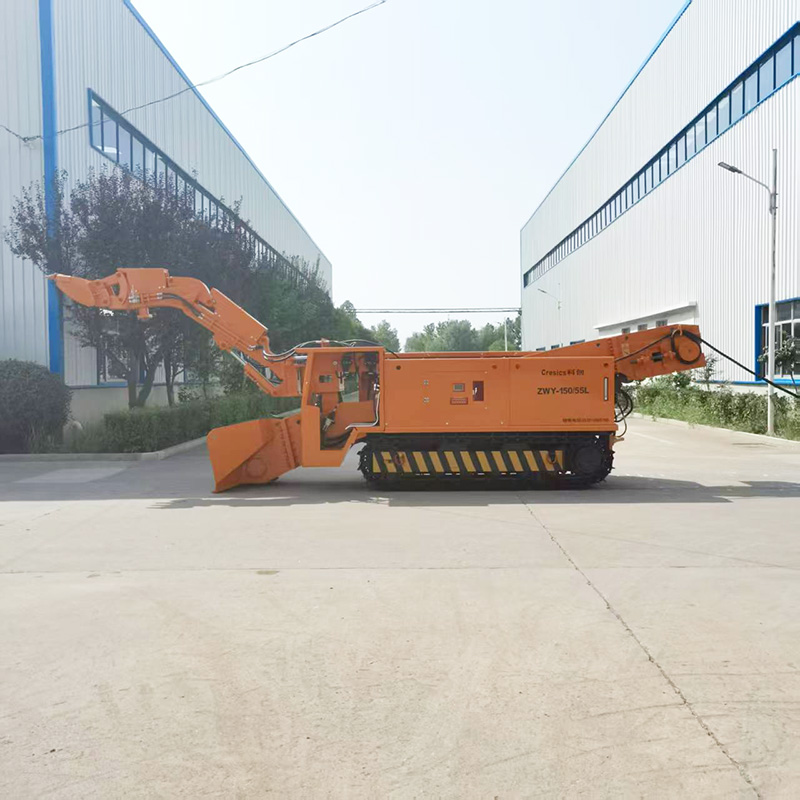

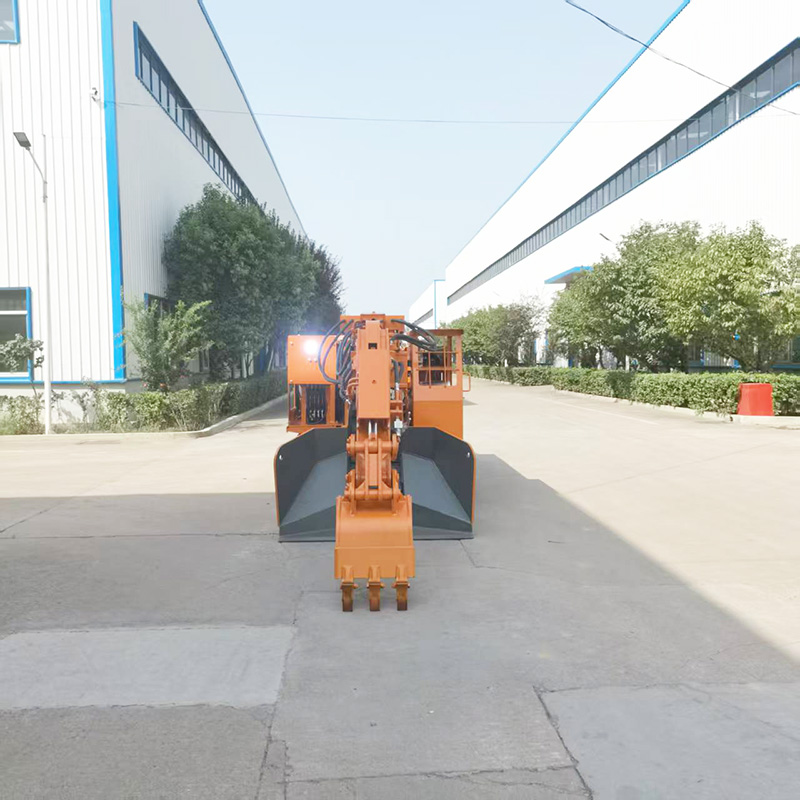

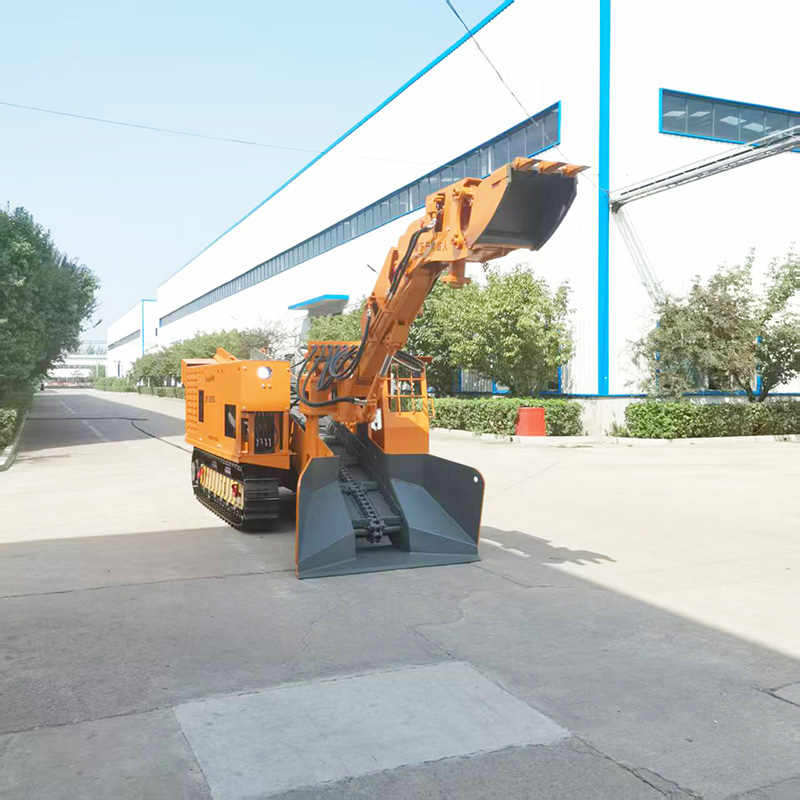

Carregador de entulho durável
1. Sistema operativo ininterrupto
Com o design integrado quatro em um, que inclui a remoção de escória, carregamento, transporte e carregamento, o processo operacional é contínuo. A tecnologia de carregamento de rochas em secção completa abrange todo o plano operacional, eliminando os ângulos mortos para limpeza, reduzindo a intervenção manual e melhorando a eficiência operacional global.
2. Adaptação personalizada ao trabalho
Equipado com acessórios como disjuntores, tambores de cabos e correias transportadoras, que podem ser substituídos rapidamente, o tempo de substituição é de apenas 5 minutos. Os parâmetros de escavação e o tamanho da carroçaria podem ser ajustados de acordo com o ambiente do local. O ângulo de subida convencional é de ±20°, e o modelo com grande inclinação pode ser aumentado para ±30°.
3. Excelente adaptabilidade ao terreno, operação segura e sem preocupações

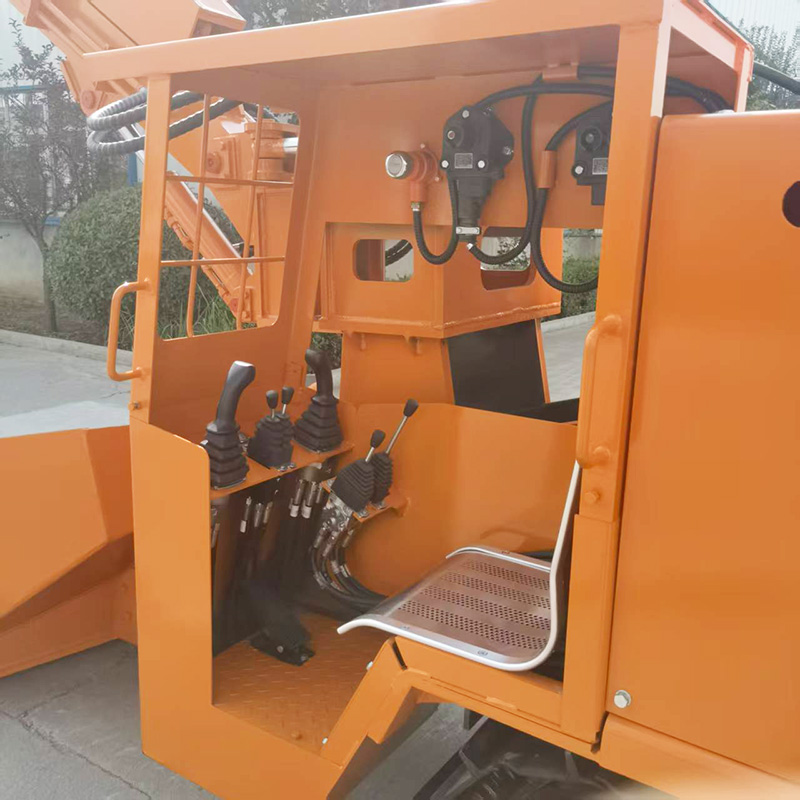

O modelo de rastos foi concebido com baixa pressão sobre o solo e apresenta uma elevada transitabilidade, adaptando-se a terrenos complexos, como lama e areia solta. Disponível em diversas especificações, o modelo compacto é adequado para operações em túneis baixos e satisfaz as necessidades de espaços reduzidos. O sistema de monitorização de carga fornece alertas em tempo real sobre os riscos de sobrecarga para evitar danos no equipamento e garantir a segurança operacional. O controlo da válvula piloto torna a operação suave e sem impactos, com boa coordenação e redução da fadiga operacional; o sistema hidráulico possui uma elevada fiabilidade e uma manutenção simples e conveniente.

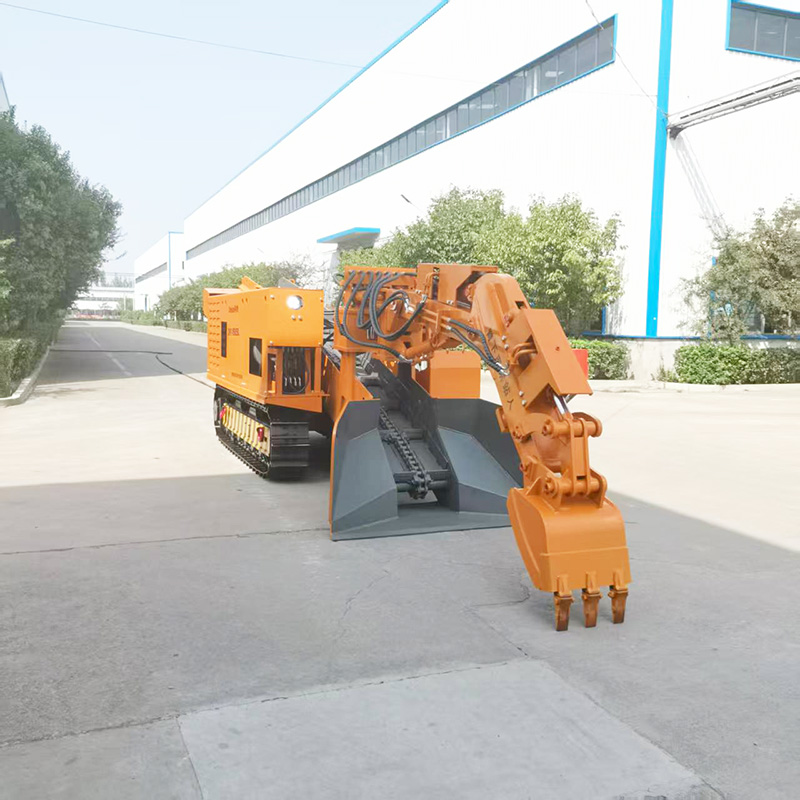

O raspador de escória é um equipamento essencial para uma mineração contínua e eficiente.Pode substituir completamente os tradicionais carregadores de rocha de mineração e equipamentos de carregamento de garra, além de satisfazer eficientemente as necessidades de carregamento de escória das operações de túneis de pequena secção.É amplamente utilizado em diversas operações de escavação e carregamento de secções transversais de poços inclinados de minas e túneis de poços verticais.É também muito comum nas operações de escavação e carregamento de minérios como o minério de fosfato, o minério de ferro e o minério de manganês.É também amplamente utilizado em projetos de escavação de túneis, tais como túneis ferroviários, túneis rodoviários e projetos de túneis de derivação.O raspador de escória está equipado com uma estrutura de rasto totalmente hidráulica e utiliza um dispositivo retroescavadora especial para escavar rochas ou minérios.Após os materiais serem recolhidos pelo transportador raspador central, o sistema de transporte raspador transporta-os da extremidade frontal do equipamento para o equipamento de amarração traseiro.Ao mesmo tempo, o balde pode ser utilizado para limpar a superfície de trabalho.O seu mecanismo de deslocamento de rastos acionado por motor hidráulico possui uma ampla potência, forte capacidade de escalada e boa manobrabilidade, podendo operar suavemente em túneis húmidos com acumulação de água.

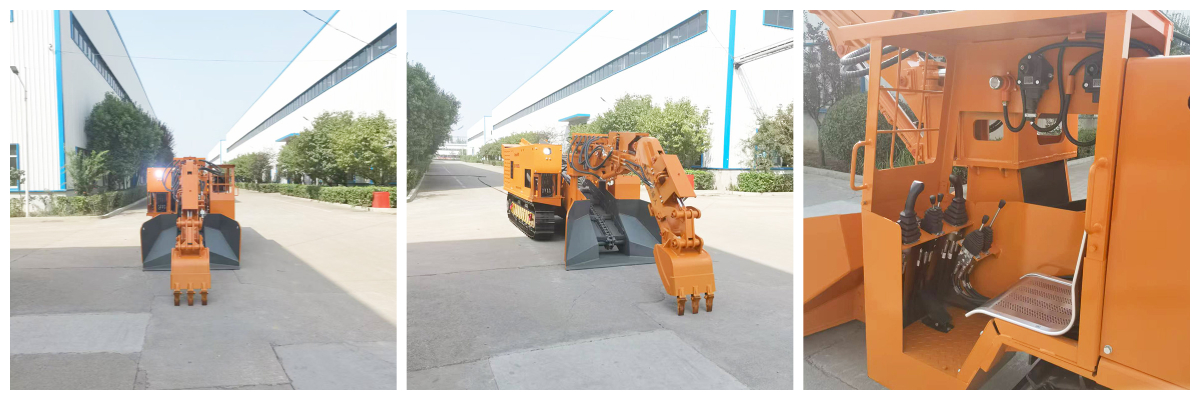

Detalhes do produto
Parâmetros
Artigo |
ZWY-80/30L |
ZWY-80/37L |
ZWY-80/45L |
ZWY-100/45L |
ZWY-120/65L |
ZWY-150/55L |
ZWY-180/75L |
ZWY-220/75L |
|
Principais Parâmetros Técnicos |
|||||||||
Secção aplicável (largura × altura) m |
3,2×2,2 |
3,5×2,5 |
4×2,5 |
4,8×3,2 |
5,4×4,0 |
5,8×4,5 |
6,2×5 |
7,5×5,5 |
|
Largura do eixo aplicável* |
(-16° ~ +16°) |
(-20° ~ +20°) |
(-32° ~ +32°) |
||||||
Capacidade de carga m³/h |
80 |
100 |
120 |
150 |
180 |
220 |
|||
Modo de controlo |
Controlo Piloto Hidráulico |
||||||||
Potência do motor principal KW |
30 |
37 |
45 |
55 |
75 |
||||
Largura de escavação mm |
3200 |
3500 |
4000 |
4600 |
5400 |
5800 |
6200 |
7000 |
|
Distância de escavação mm |
1500 |
1600 |
1800 |
2150 |
2500 |
3300 |
|||
Altura de escavação mm |
1800 |
2200 |
3000 |
3500 |
3800 |
4000 |
4300 |
||
Profundidade de escavação mm |
400 |
500 |
800 |
990 |
1050 |
||||
Altura de descarga (ajustável) mm |
1200 |
1450 |
2000 |
||||||
Distância de descarga (ajustável) mm |
1150 |
||||||||
Ângulo de rotação máximo* |
±36° |
±45° |
±55° |
||||||
Tamanho máximo do material de transporte mm |
< φ500 |
< φ580 |
< φ625 |
< φ780 |
|||||
Estrutura da lança |
Lança única |
Lança simples (ou lança dupla) |
Lança Dupla |
||||||
Velocidade de elevação m/min |
44 |
||||||||
Bitola da passadeira (ajustável) mm |
890 |
890 |
900 |
1110 |
1190 |
1400 |
|||
Velocidade de deslocação m/s |
0.5 |
||||||||
Distância ao solo mm |
300 |
||||||||
Raio de viragem mínimo m |
≥ 5 |
≥ 7 |
≥8 |
||||||
Pressão sobre o solo MPa |
≤ 0,1 |
||||||||
Pressão de trabalho nominal MPa |
23 |
||||||||
Tamanho máximo do balde |
Comprimento mm |
3350 |
4200 |
||||||
Largura mm |
850 |
900 |
1000 |
1100 |
1200 |
||||
Altura mm |
1200 |
1400 |
1500 |
1650 |
|||||
Peso máximo do balde em kg |
2300 |
3000 |
3500 |
||||||
Dimensões totais máximas (a funcionar) |
Comprimento mm |
6000 |
6500 |
6800 |
7000 |
7500 |
8800 |
||
Largura mm |
1750 |
1800 |
2200 |
2350 |
2640 |
||||
Altura mm |
1750 |
1750 |
1800 |
2900 |
3250 |
3600 |
3800 |
4200 |
|
Peso da Máquina Kg |
7600 |
8000 |
8200 |
11200 |
13800 |
15200 |
17800 |
20000 |
|
Sobre nós

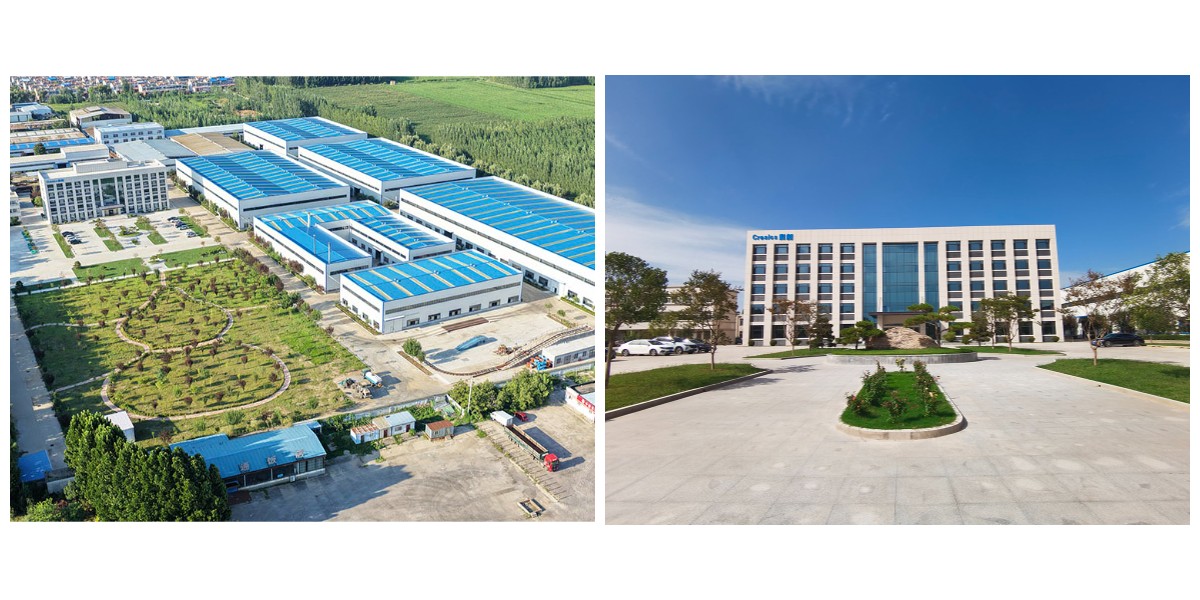

ShandongCrésicosA Equipment Manufacturing Co., Ltd. foi fundada em 2004. É uma empresa especializada na investigação, desenvolvimento e fabrico de equipamentos para a mineração. Com a inovação tecnológica como filosofia de negócio central, a empresa conquistou sucessivamente os títulos honorários de Empresa Nacional Especializada, Empresa Especializada e Nova Pequena Gigante, Empresa Campeã Única da Província de Shandong, Empresa Gazelle da Província de Shandong, Centro de Tecnologia Empresarial de Shandong, Centro de Design Industrial da Província de Shandong, Empresa Nacional de Alta Tecnologia, Empresa Especializada e Nova Empresa Especializada da Província de Shandong, entre outros.A equipa técnica da empresa possui uma sólida capacidade de I&D e estabeleceu uma cooperação técnica aprofundada com a Universidade Chinesa de Mineração e Tecnologia e vários líderes do setor. O sistema de produtos abrange três áreas principais: escavação e transporte de âncoras para mineração, equipamentos de automação inteligente e sistemas auxiliares de transporte, e pode fornecer soluções de integração de equipamentos em vários cenários. A empresa estabeleceu um mecanismo de controlo de qualidade que abrange todo o ciclo de vida do produto e obteve três importantes certificações internacionais: sistema de gestão da qualidade ISO9001, sistema de gestão ambiental ISO14001 e sistema de gestão de saúde e segurança no trabalho ISO45001.
