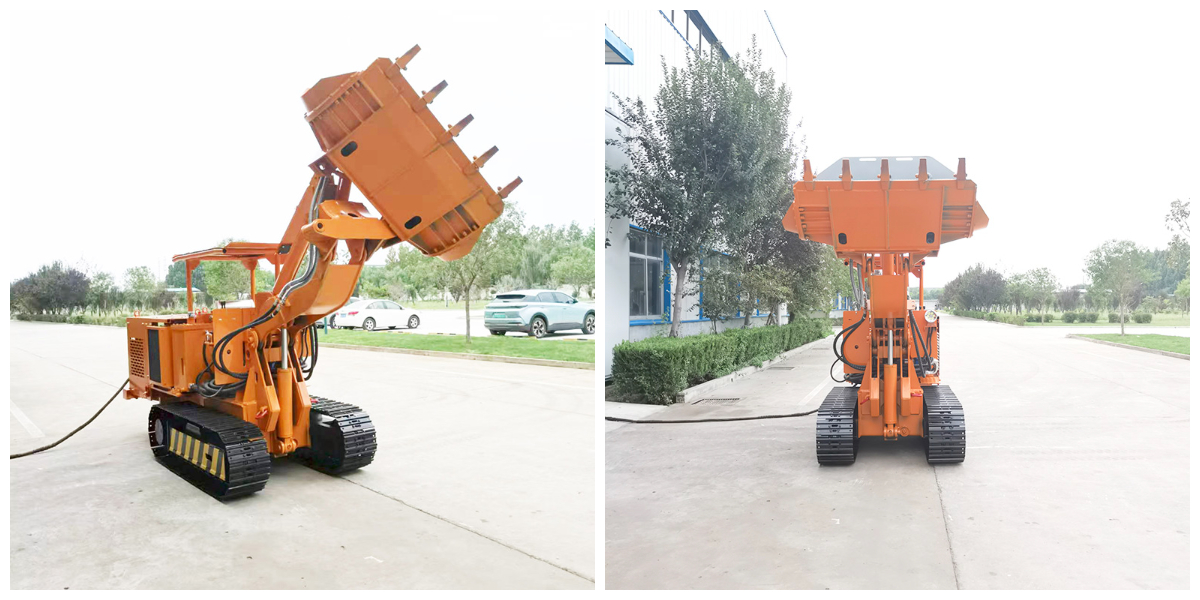

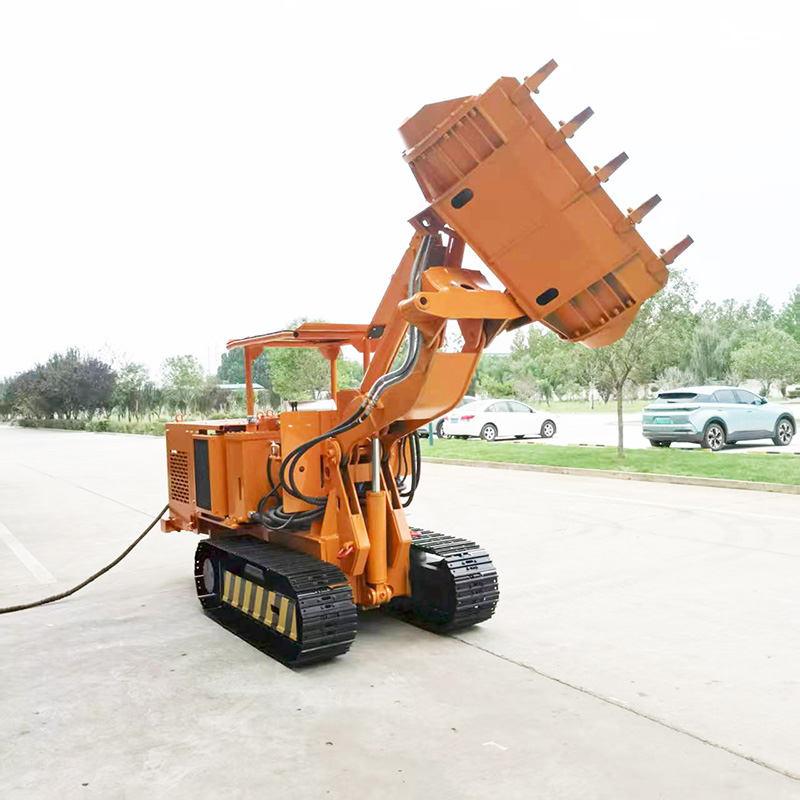

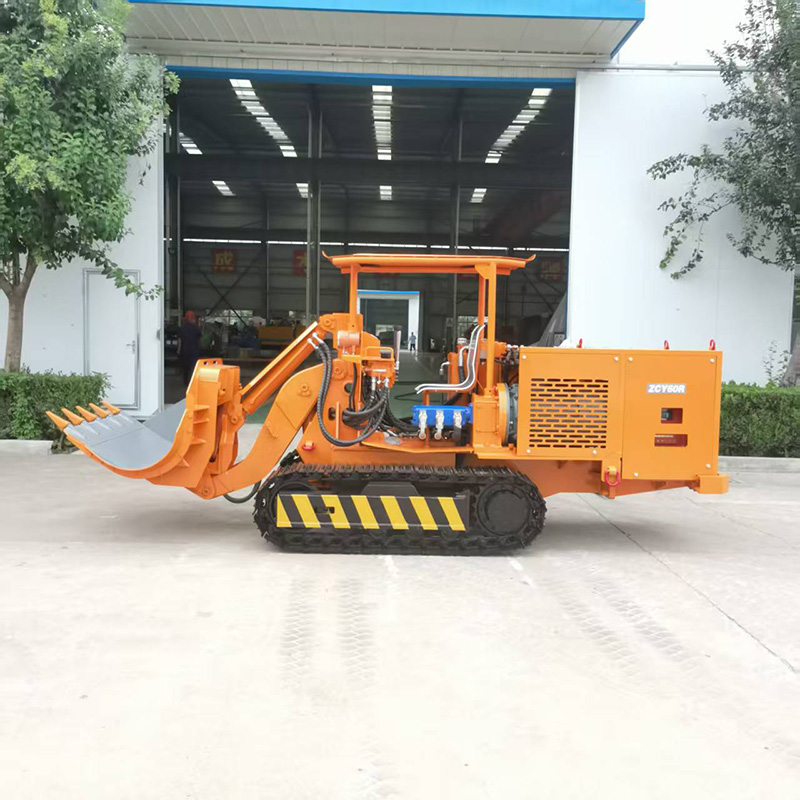

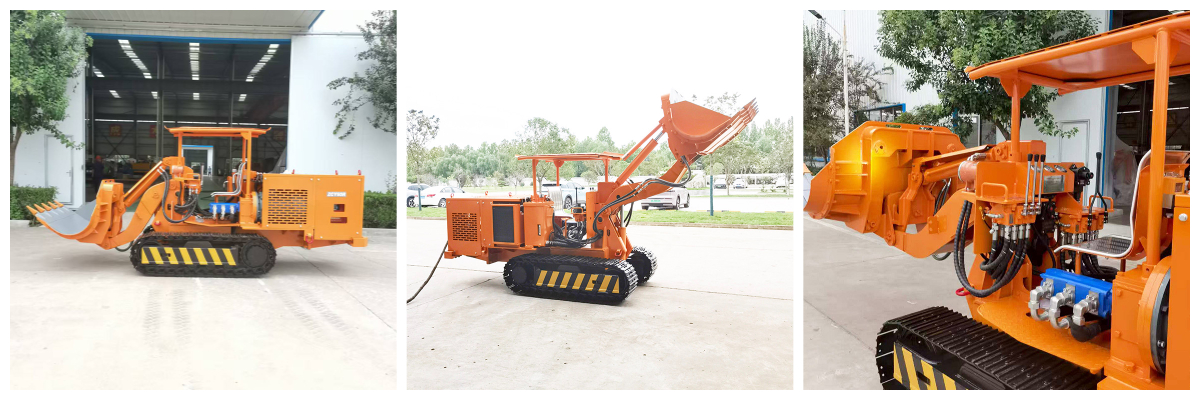

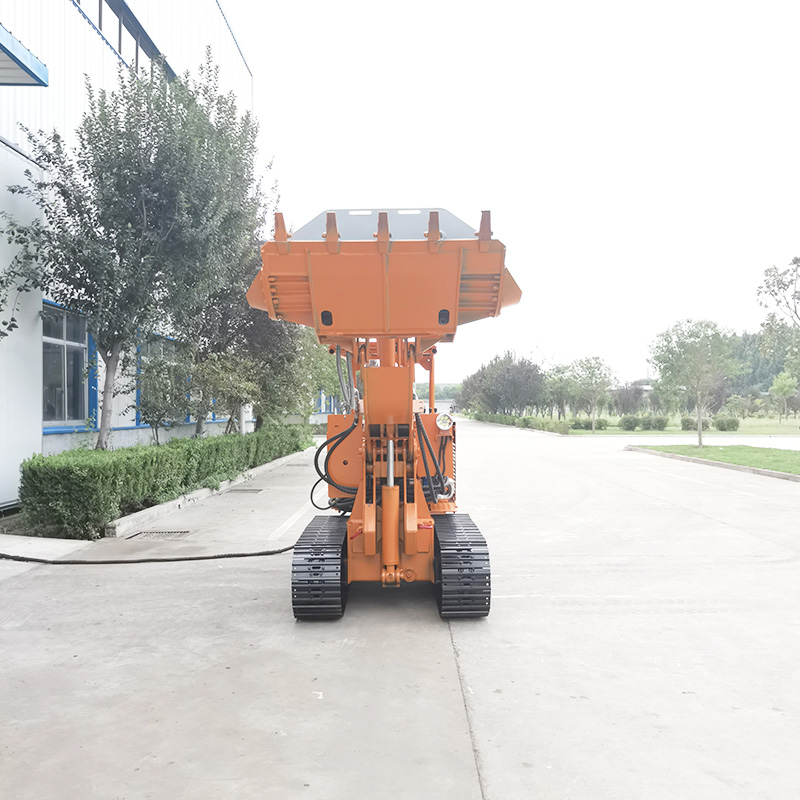

Carregadora de rochas de descarga lateral personalizada
1. Função de carregamento forte
A passadeira rolante possui uma grande força de inserção e carregamento em toda a secção, sendo adequada para a construção de túneis planos e inclinados com diversas secções. Ao construir túneis com secção transversal alargada ou cruzamentos de túneis, as suas características de elevada eficiência podem ser totalmente aproveitadas.
2. Comparação de desempenho de emparelhamento
Tem um bom desempenho de transmissão abrangente, manobrabilidade flexível e alta potência, e pode ser facilmente combinado com outros equipamentos no túnel, tais como sondas de perfuração de bielas, camiões de perfuração, transportadores de raspadores, transportadores de correia e vagões de mineração.
3. Uma máquina para múltiplos fins
As principais características das pás carregadoras de rochas de descarga lateral totalmente hidráulicas da série ZCY são superiores a outros tipos de pás carregadoras de rochas:
a. A caçamba pode ser utilizada para elevar objetos pesados, como suportes de metal e pneus para suporte, e também pode transportar materiais a curtas distâncias, como areia e cascalho, e carregar pequenos equipamentos.
b. Após o balde ser levantado, pode servir como plataforma de trabalho de apoio para facilitar a gestão do telhado.
c. Pode fornecer fonte de óleo de alta pressão para outros equipamentos, como por exemplo, fornecer energia para plataformas de perfuração de ancoragem hidráulica.
d. O excelente desempenho de limpeza secreta e em grupo desta máquina permitirá 100% de mecanização das operações de carregamento pela primeira vez, tornando a superfície de trabalho "sem pá" uma realidade.
4. Desinstalação bidirecional
As direções de descarga esquerda e direita podem ser rapidamente trocadas de acordo com as condições de funcionamento no local.
A pá carregadora de rochas com descarga lateral é uma nova geração de equipamentos de carregamento sem rastos que se deslocam sobre carris. É utilizada principalmente para carregar carvão e rochas (ou outros tipos de minérios) em túneis de minas de carvão (ou outros tipos de minas). Pode também ser utilizada para carregamento de rochas em túneis de rocha completa de secção pequena. Possui as características de grande força de inserção, boa manobrabilidade, funcionamento em secção completa, boa segurança e máquina multifuncional. Além de completar as operações de carregamento, também pode fornecer energia para ferramentas de perfuração hidráulica, servir como plataforma de trabalho durante o apoio, completar o transporte de curta distância, cobertura e limpeza da superfície de trabalho. Pode ser equipada com um martelo demolidor para completar as operações de britagem de grandes rochas e carvão, o que pode aumentar significativamente a velocidade de escavação e alcançar bons benefícios económicos abrangentes.

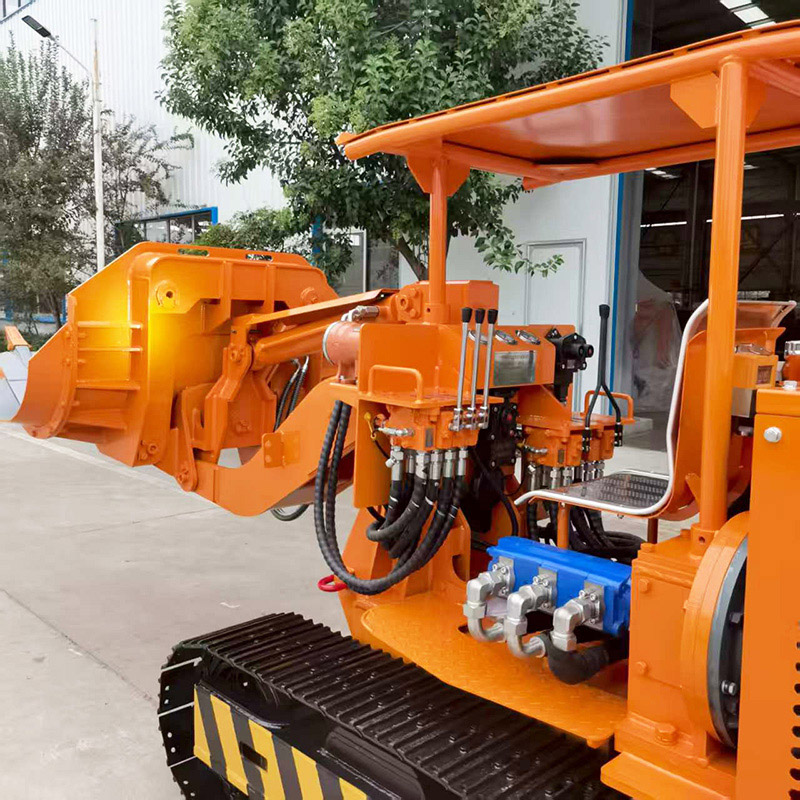

A pá carregadora de rochas de descarga lateral da série ZCY é constituída por sete partes: mecanismo de pá de carga lateral, conjunto de tapete rolante, conjunto de estrutura, sistema operacional hidráulico, sistema de controlo de direção e sistema elétrico.
De acordo com as diferentes capacidades de carga, está dividido em cinco especificações de potência: ZCY45R, ZCY60R, ZCY80R, ZCY100R e ZCY120R. Os utilizadores podem escolher o modelo mais adequado de acordo com o tamanho real da secção transversal do seu próprio túnel e com os diferentes requisitos de eficiência de carga.
Detalhes do produto
Parâmetros
Modelo de Produto |
ZCY45R |
ZCY60R |
ZCY80R |
ZCY100R |
ZCY120R |
|
Capacidade técnica do balde (m³) |
0.45 |
0.60 |
0.80 |
1.00 |
1.2 |
|
Potência do motor principal (kW) |
30 |
45 |
55 |
|||
Tensão (V) |
660/1140 |
660/1140 |
||||
Largura do balde (mm) |
1370 |
1520 |
1696 |
1696 |
1876 |
|
Altura máxima de despejo (mm) |
≥1460 |
≥1320 |
≥1600 |
≥1900 |
≥2000 |
|
Profundidade máxima de escavação (mm) |
≥400 |
≥400 |
≥400 |
≥500 |
≥500 |
|
Inclinação (°) |
≥16 |
≥16 |
≥16 |
≥16 |
≥16 |
|
Força de tração (kN) |
≥20 |
≥20 |
≥40 |
≥40 |
≥40 |
|
Distância mínima ao solo (mm) |
≥180 |
≥180 |
≥200 |
≥200 |
≥200 |
|
Velocidade máxima de viagem (m/s) |
≥0,5 |
≥0,5 |
≥0,81 |
≥0,81 |
≥0,81 |
|
Pressão do mecanismo de trabalho (MPa) |
16±0,5 |
16±0,5 |
16±0,5 |
16±0,5 |
16±0,5 |
|
Pressão do motor de cilindrada (MPa) |
22±0,5 |
22±0,5 |
22±0,5 |
22±0,5 |
22±0,5 |
|
Pressão externa da porta de óleo (MPa) |
20±0,5 |
|||||
Ruído (Nível de Pressão Sonora) (dB) |
≤90 |
|||||
Posição do centro de gravidade |
Xg=635 |
Xg=650 |
Xg=710 |
Xg=750 |
Xg=780 |
|
Pressão do solo na passadeira (MPa) |
0.09 |
0.1 |
||||
Dimensões Gerais |
Comprimento (mm) |
4490 |
4580 |
5100 |
5330 |
5370 |
Largura (mm) |
1425 |
1520 |
1696 |
1696 |
1876 |
|
Altura (mm) |
2046 |
2046 |
2100 |
2300 |
2300 |
|
Peso seco (kg) |
4500 |
4650 |
7350 |
8300 |
8500 |
|
Sobre nós

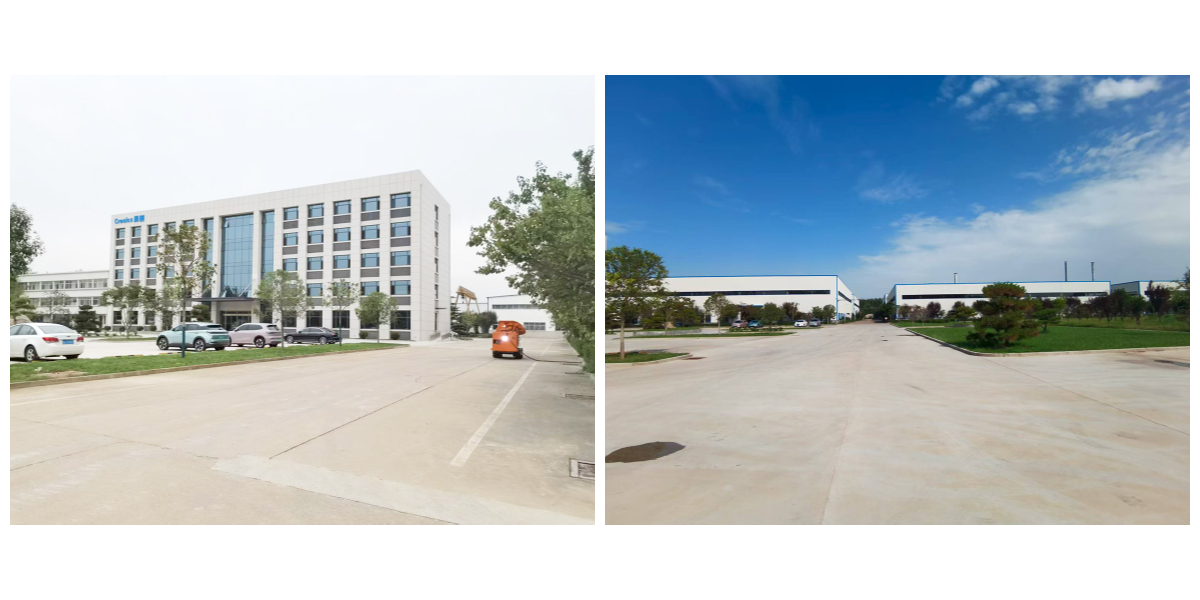

Desde a sua criação em 2004, a ShandongCrésicosA Equipment Manufacturing Co., Ltd. concentra-se em I&D e fabrico de equipamentos para a mineração. A empresa sempre considerou a inovação tecnológica como um princípio fundamental da sua operação. Com os seus esforços incansáveis e resultados excecionais, conquistou vários títulos honorários, como Empresa Nacional de Pequenas e Grandes Empresas, Empresa Campeã Única da Província de Shandong, entre outros. Foi também classificada como Empresa Gazelle de Shandong, Centro de Tecnologia Empresarial de Shandong, Centro de Design Industrial de Shandong, Empresa Nacional de Alta Tecnologia e Nova Empresa Especializada da Província de Shandong.
